環境質量監測設備
品牌：新地標
描述：微型化非甲烷總烴分析儀 主要由環境氣體監測模塊、有機揮發物監測模塊、氣象監測模塊、顯示模塊、數據采集與無線傳輸單元組成，結合監控平臺軟件，可實現空氣質量發布、數據綜合分析、污染超標報警等功能。
HJ 654-2013，環境空氣氣態污染物（SO2、NO2、CO、O3）連續自動監測系統技術要求及檢測方法；
HJ/T 212-2017 污染物在線監控（監測）系統數據傳輸標準；
HJ/T 524-2009 大氣污染物名稱代碼；
HJ663-2012 環境空氣質量指數（AQI）技術規定（試行）；
GB/T 19582-2008 基于 Modbus 協議的工業自動化網絡規；
GB 50348-2004《安全防范工程技術規范》；
GB 50357-94《建筑物防雷設計規范》；
模塊化設計，配置任意組合，便于按需設定不同監測因子，適合大規模網格化布點；
選用四電極高精度進口傳感器；
電路采用工業級嵌入式處理器，可適合嚴苛室外環境，工作環境溫度范圍
高精度 ADC 數據采集系統，能夠監測μg/m3 級別的污染物；
采用長壽命抗干擾采樣動力系統，安靜，高效；采樣周期可調；
選用工業級數據傳輸模塊，數據傳輸穩定可靠；系統采用雙通道通信方式， 保證數據連續性；
不僅可以實現遠程數據傳輸，也可遠程讀取系統狀態信息，并可以實現遠程控制，實現遠程修改儀器參數，診斷故障；
可選配氣象參數測試系統；
現場實時數據顯示：終端儀表數據更新時間可調；
安裝方式多樣，可根據現場情況選擇：支架安裝，掛桿安裝等多種方式，任何一種安裝方式均牢固可靠，可抵抗瞬間 12 級風力。
氣體電化學傳感器檢測原理
量程：0~30m/s
響應時間：0.25s c.精確度：±2%
分辨率：0.010mg/m3
工業級 4G 通訊模塊用于數據傳輸，850MHz/1800MHz 雙頻，850MHz 發射功率<33dB，1800MHz 發射功率<30dBm，接收功率-107dBm
采用工業級 16/32 位 CPU
支持多種協議模式下的心跳機制，保證實時在線
支持 1.5V/2V SIM/UIM 卡，內置 15kV ESD 保護
供電范圍 DC5-35V
工作溫度 -30-75 ºC ，滿足更多環境要求
可遠程連接采集系統查看氣體，氣象等參數及設備工作狀態

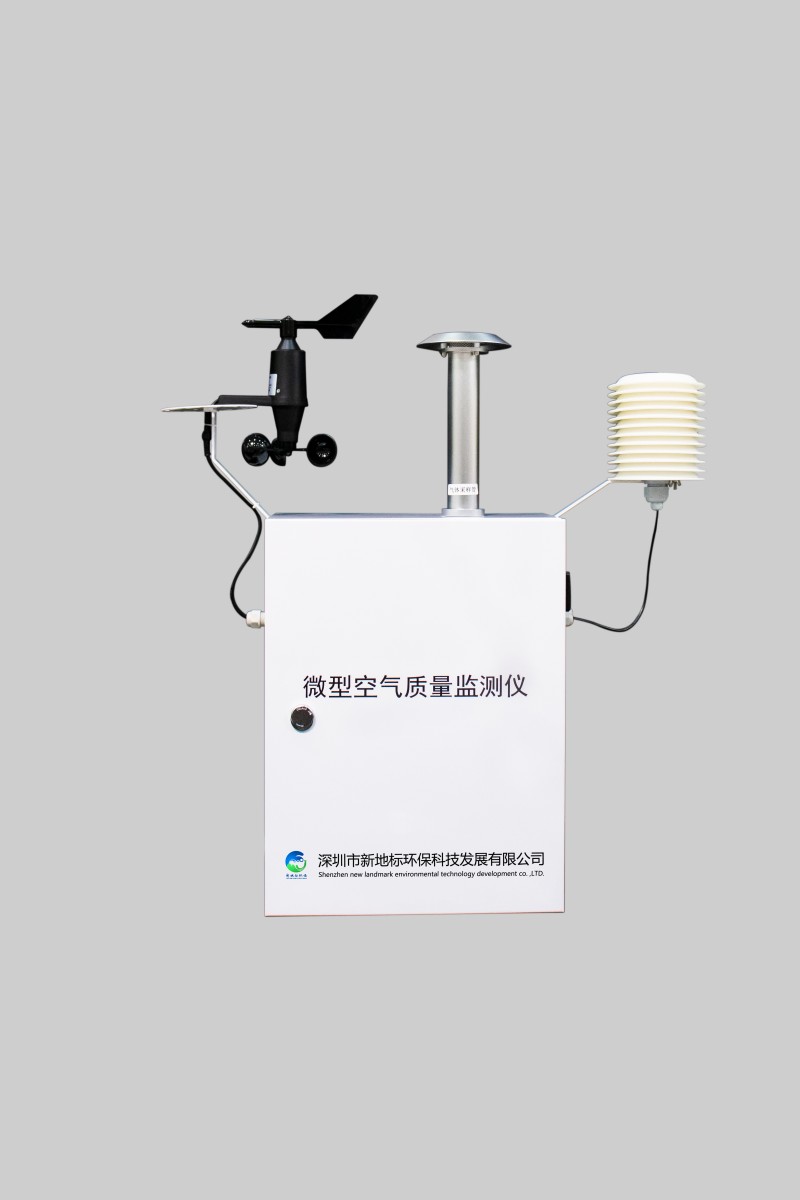

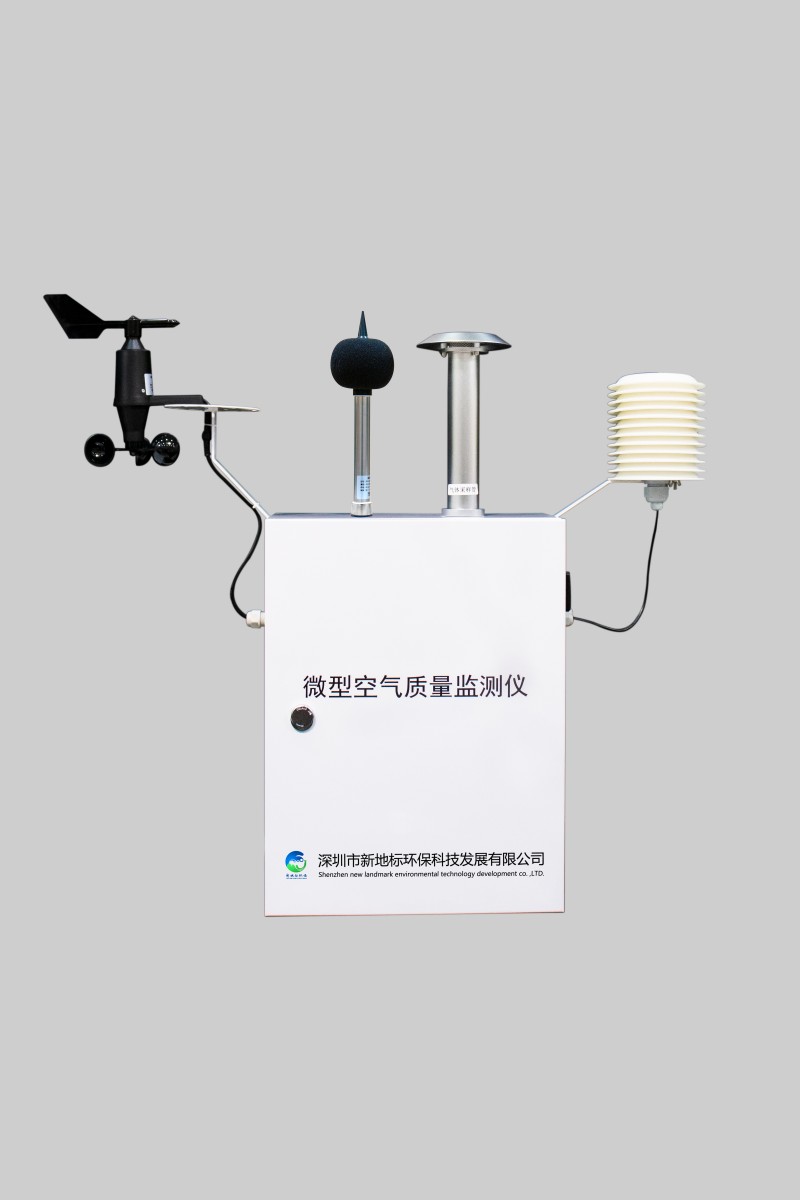

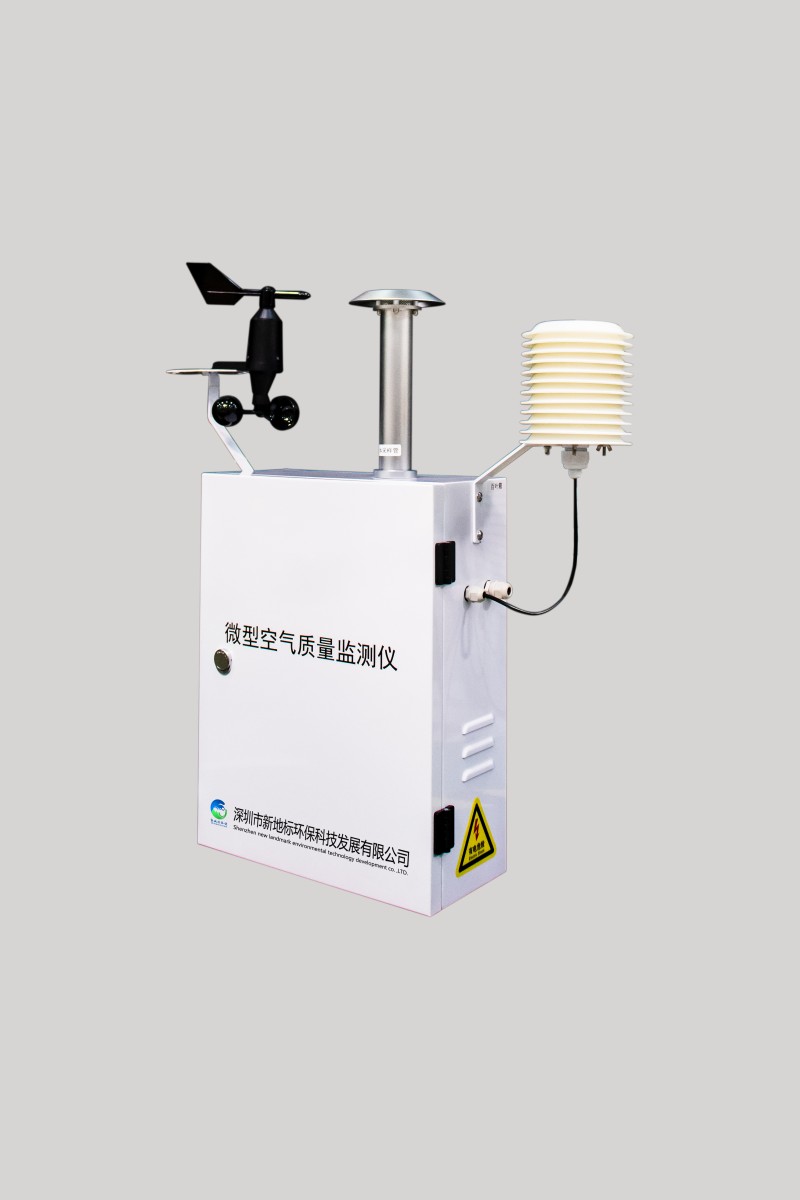

微型化非甲烷總烴分析儀
XDB-VOC06 型微型化非甲烷總烴分析儀 ，采用最新PID光離子化技術，能夠監測環境空氣污染物VOCs、氣象5參數。
1.參考標準
2.微型化非甲烷總烴分析儀
微型化非甲烷總烴分析儀 主要由環境氣體監測模塊、有機揮發物監測模塊、氣象監測模塊、顯示模塊、數據采集與無線傳輸單元組成，結合監控平臺軟件，可實現空氣質量發布、數據綜合分析、污染超標報警等功能。
產品特點：
（-40~70）℃；
3.1氣體模塊原理說明
電化學傳感器通過與被測氣體發生化學反應并產生與氣體濃度成正比的電信號來工作。其原理如下圖所示：

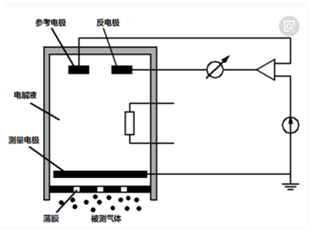

圖：電化學傳感器原理圖
電化學毒氣傳感器是一種微燃料電池元件，不必保養而可以有長期的穩定性。它是在原有的氧氣傳感器的基礎上改進而得，它可以直接反映出氣體濃度而不必通過分壓來反映。
從電化學概念上來說，傳感器包括兩個電極—感應電極和負電極，它們被一層電解質薄膜分離開來，它們被一個塑料殼密封起來，只留有一個小孔允許氣體進入感應電極，傳感器內的電極通過引腳被連接到所應用的設備上。引腳還可以與外部的電阻電路相連，這樣當有電流通過是就可以測出電勢差。擴散進入傳感器的氣體在感應電極表面發生氧化或還原反應，在另一電極發生與之相對的逆反應，在外部電路上形成電流。由于氣體進入傳感器的速度由柵孔控制，所以產生的電流與傳感器外氣體濃度成比例，就可以直接測量當前毒氣含量了。
其主要特征設計部件是氣體擴散柵欄，它可以限制進入感應電極的氣流，使所有目標氣體都可以到達電極表面與之反應，并且具有持續的化學活性，使得傳感器具有長使用壽命和良好的溫度穩定性。
例如：一氧化碳傳感器的電極發上發生的反應是:
感應電極: CO + H2O→CO2 + 2H+ + 2e-
逆電極: ½O2 + 2H+ + 2e- →H2O
總反應方程式: CO + ½O2 →CO2
類似的反應也發生在能被氧化或還原的所有其它毒氣。
2、VOCs有機氣體傳感器檢測原理
采用先進的光離子化傳感器（PID），它使用了一個紫外燈（UV）作為光源將有機物分子電離成可被檢測器檢測到的正負離子（離子化），從而對氣體濃度進行檢測。本儀器中主要采用PID傳感器作為主要檢測器。其原理如下圖所示：
圖：PID探測原理
3、氣體紅外傳感器檢測原理
眾所周知，1、很多材料能吸收紅外輻射（由于分子內振動）。 2、對任何一種材料，它的吸收能力隨波長（它的吸收光譜）變化而變化。 3、不同材料有不同的吸收光譜。 紅外氣體傳感器運作的基本原理是依靠對以上事實的發現。表1中顯示了典型的紅外光譜，包括一氧化碳、丙烷、己烷和二氧化碳。

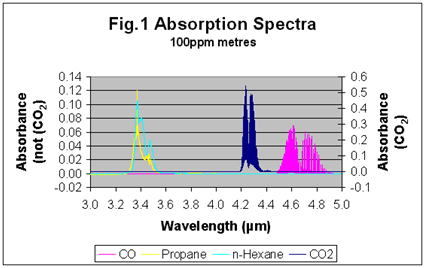

圖： 吸收光譜
3.2氣象監測模塊
氣象監測模塊采用高度集成設計，可測量風速、風向、大氣壓強、環境溫度、相對濕度等氣象參數。
3.2.1風速參數
D.輸出分辨率：0.1m/s
3.2.2風向參數
A.量 程 ：0~360º精確度：±22.5º
輸出分辨率：1°
3.2.3溫度參數
量程：-50~80℃
精度：±0.2℃
輸出分辨率：0.1℃
3.2.4相對濕度參數
量程：0~100% RH
精度：±2% RH（0~90% RH）
輸出分辨率：1% RH
3.2.5大氣壓力參數
量程：10~1300hPa
精度：±1hPa（0~30℃）
±1hPa（-30~60℃）
輸出分辨率：1hPa
3.3氣體監測模塊
采用光離子法實現對VOCs的監測，其中，各監測模塊的具體規格如下：
3.3.1VOCs監測模塊
a) 量程：0～10mg/m3
3.4數據通訊模塊
數據通訊模塊通過 4G 無線網絡雙向通道傳輸相關數據，既保證了數據傳輸的穩定性，又降低了運營成本。氣體濃度、顆粒物濃度參數、氣象參數等信息通過4G網絡傳送到數據平臺，利用 4G 無線網絡實現現場圖像信息獲取、遠程控制。系統通過物聯網無線數據終端 DTU（數據傳輸單元）連接公用 4G 網絡，提供IP 的無線長距離數據傳輸功能。DTU 系統采用高性能的工業級 16/32 位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，并采用 WDT 看門狗設計，保證系統穩定。智能型數據終端，上電即可進入數據傳輸狀態，采用完備的防掉線機制，保證數據終端在工作狀態下永遠在線。
3.4.1數據通訊模塊配置參數
