氣體檢測儀
品牌：逸云天
描述：在線式復合型有毒有害氣體檢測儀應用于：現場多種氣體濃度24小時連續在線監測及溫濕度的測量，現場濃度顯示，超標聲光報警(可選），遠程信號傳輸

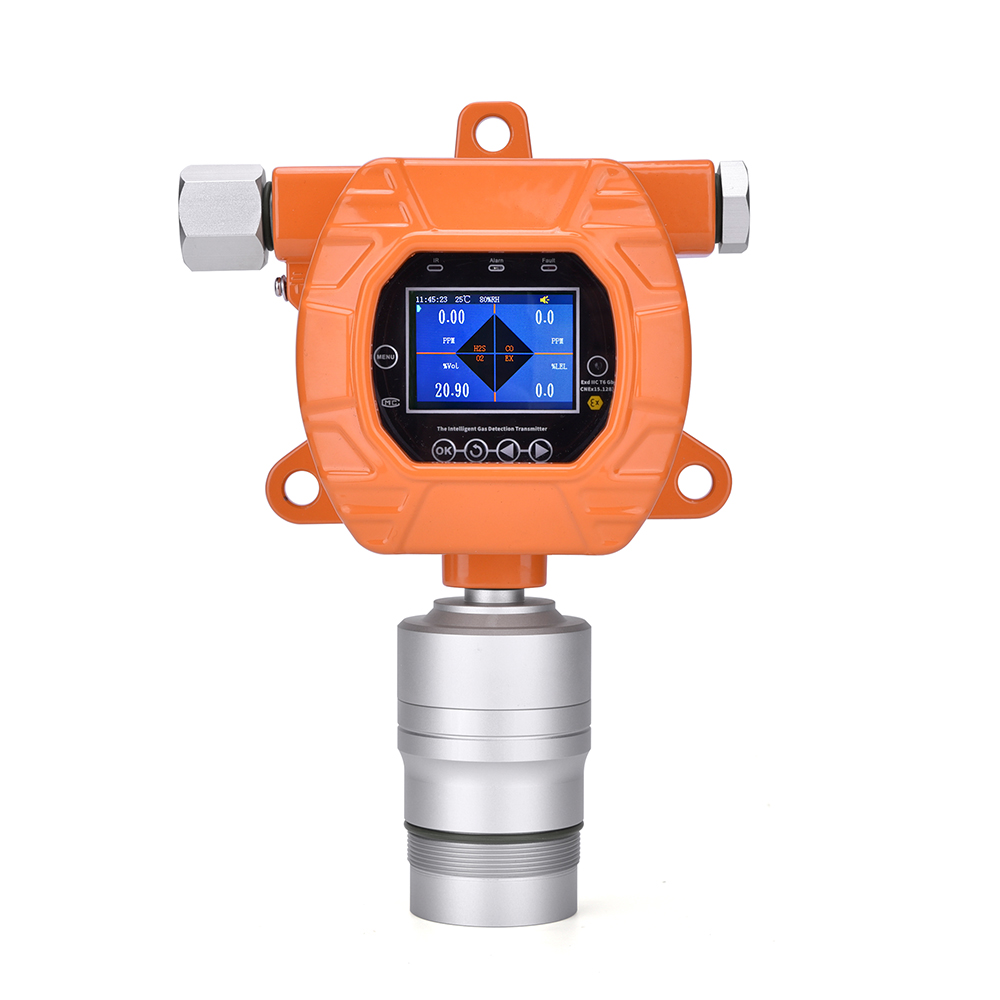

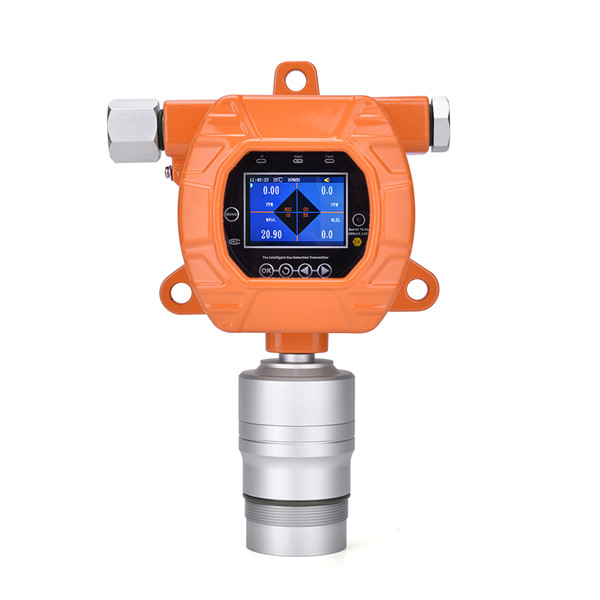

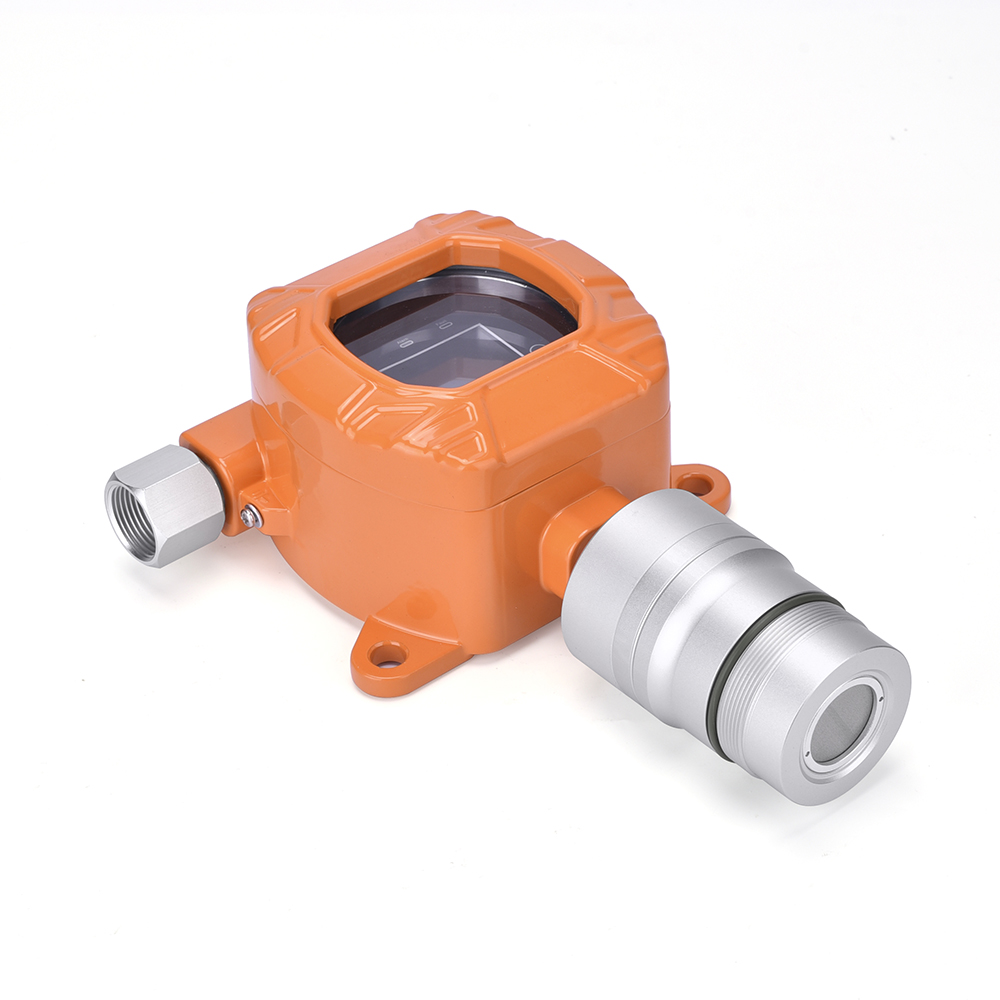

在線復合型有毒有害氣體檢測儀
一、在線式復合型有毒有害氣體檢測儀概述
在線式復合型有毒有害氣體檢測儀應用于：現場多種氣體濃度24小時連續在線監測及溫濕度的測量，現場濃度顯示，超標聲光報警(可選），遠程信號傳輸。采用2.5寸高清彩屏實時顯示，采用國際知名品牌的氣體傳感器，主要檢測原理有：電化學、紅外、催化燃燒、熱導、PID光離子等原理的氣體傳感器、瑞士高精度電容式數字溫濕度傳感器。先進的電路設計、成熟的內核算法處理，獨特的外形設計，取得了多項軟件著作和外觀等專利。
適用于檢測管道中或受限空間、大氣環境中的氣體濃度；氣體泄漏和各種背景氣體為氮氣或氧氣的高濃度單一氣體純度。檢測種類超過500余種。堅固耐用的防爆外殼和氟碳漆表面處理工藝適用于各種危險場所和強腐蝕性環境，耐磨損。廣泛應用于石油、化工、冶金、煉化、燃氣輸配、生化醫藥等行業。
二、在線式復合型有毒有害氣體檢測儀產品特點

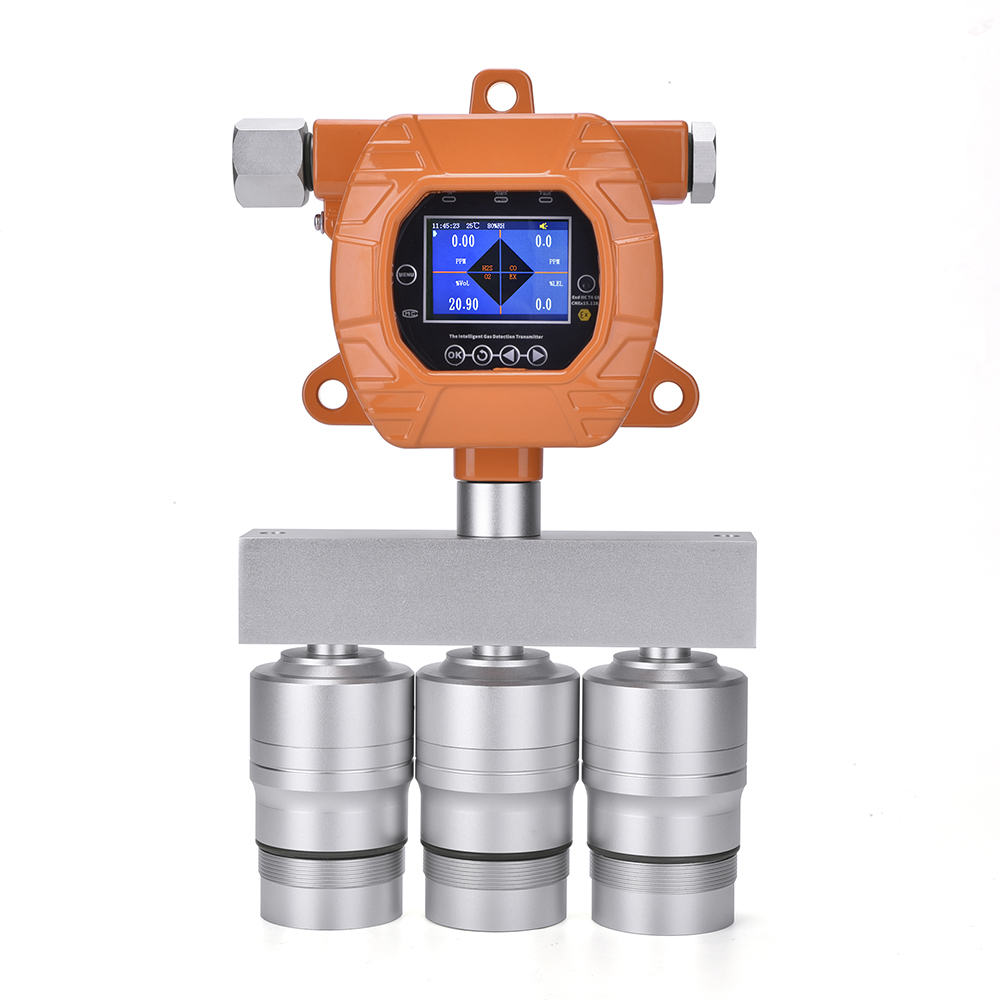

★可以同時檢測1～6種氣體，單位自由切換
★多樣化通訊方式
可通過有線或無線遠程傳輸、網絡傳輸進行實時監控；三線制4～20mA標準信號和標準總線RS485（modbus-RTU）同時輸出；可選0～20mA、1～5V、0～5V、0～10V輸出、 無線傳輸（2～5公里或不限距離）、短信報警、頻率輸出 200～1000Hz 、Hart協議信號；兼容二次儀表、數據采集模塊、PLC、DCS系統，可驅動相關設備。選配MIC2000控制器可以同時監控1000臺檢測儀。
★紅外遙控
標配紅外遙控器，通過紅外遙控器功能鍵可進行一鍵式操作，可實現在危險場合免開蓋操作，比如：修改報警點、濃度校準、零點校準、消音、恢復出廠等功能。
★豐富的人機界面
2.5寸高清彩屏，顯示實時濃度、報警、時間、溫度、濕度、存儲等信息；菜單界面采用高清仿真圖形顯示各個菜單的功能名稱。
★大容量數據存儲功能（容量可定制），支持多種存儲方式
標配10萬條數據存儲容量；可選配SD卡存儲功能，支持實時存儲、定時存儲，或只存報警濃度數據；支持本機查看、刪除數據，也可通過RS485接口上傳到電腦進行數據分析或打印。
★高溫氣體檢測（選配）
選配高溫高濕預處理系統可檢測1300度溫度的煙氣。其它溫度的氣體檢測可訂制。
★三種顯示模式可切換
同時顯示多種氣體濃度，大字體循環顯示單通道氣體的濃度，實時曲線顯示。
★圖形化顯示，以曲線形式反映一段時間內氣體濃度變化走勢
●數據恢復功能，如遇誤操作可以選擇部分或全部恢復
●可設置是否顯示最大值、最小值、平均值
●高精度溫濕度測量（選配）
●多種報警方式，報警時多方位立體指示報警狀態
包含：3組繼電器開關量輸出（標配1組），聲光報警（選配）、顯示屏視覺報警。報警種類包含：濃度報警、故障報警。
●多種報警模式設置：低報警、高報警、區間報警、加權平均值報警
●誤操作識別功能：濃度校準誤操作自動識別并阻止，避免人為因素造成不良
●零點自動跟蹤，長期使用不受零點漂移影響
●目標點多級校準，保證測量的線性度和精度
●中英文界面可選擇
●寬工作溫度：-40～+70℃，支持溫度補償
●日志記錄
記錄校準日志、維修日志、故障記錄、故障解決對策，傳感器壽命到期提醒，下次濃度校準時間提醒功能。
●本安電路設計，防爆，具有二級防雷、防靜電能力。滿足國家標準，抗高強度脈沖浪涌電流沖擊。具有防反接功能。符合EMI、EMC標準。
三、在線式復合型有毒有害氣體檢測儀技術參數：
| 檢測氣體 | 有毒氣體、氧氣、二氧化碳、易燃易爆類氣體、TVOC等， 多種氣體隨意組合。 選配：最多可同時檢測任意1～6種氣體和溫濕度。 | ||||
| 應用場合 | 石油、化工、醫藥、環保、燃氣配送、倉儲、煙氣分析、空氣治理等所有需要固定安裝，在線檢測氣體濃度的場合。 | ||||
| 檢測范圍 | 0～1、10、100、1000、5000、50000、100000ppm、200毫克/升、 100%LEL、20%、50%、99.999%、100%Vol可選，其他量程可訂制。 | ||||
| 分 辨 率 | 0.01ppm或0.001ppm（0～10 ppm）；0.01ppm（0～100 ppm）， 0.1ppm（0～1000 ppm），1ppm（0～1000 ppm以上）， 0.01毫克/升（0～200%毫克/升）、0.1%LEL、0.01%、0.001%Vol。 | ||||
| 檢測原理 | 電化學、催化燃燒、紅外、熱導、PID光離子等，根據氣體類型、 量程、現場環境和用戶需求而定。 | ||||
| 允許誤差 | ≤±2%F.S （其他或更高精度可訂制） | ||||
| 線 性 度 | ≤±1% | ||||
| 響應時間 | T90≤30秒 | 重 復 性 | ≤±1% | 不確定度 | ≤±1% |
| 信號輸出 | 總線制RS485（RTU），三(四)線制4～20mA，選配：0～20mA、 1～5V、0～5V、0～10V、無線傳輸、網絡傳輸、短信報警。 | 恢復時間 | ≤30秒 | ||
| 工作環境 | 溫度：-40℃～+70℃，濕度：≤10～95%RH （常規）非凝露場合, 在凝露場合使用須訂制或訂貨時注明使用環境。工作壓力范圍：大氣壓±30%，部分傳感器可在7公斤壓力下檢測 | ||||
| 顯示方式 | 現場2.5寸高清彩屏顯示，可選現場無顯示，或選配控制器遠程顯示、控制、報警 | ||||
| 工作電壓 | 12～36VDC直流，單臺設備的標準電源為24V，1A或大于1A 的直流穩壓開關電源 | ||||
| 功 耗 | 瞬間最大電流：電化學原理60毫安，催化或紅外原理120毫安 | ||||
| 電源參考 | 24V，2.1A 的開關電源可以帶動30臺有毒氣體檢測儀，或15臺 可燃、紅外氣體檢測儀 | ||||
| 工作方式 | 在線式安裝，在線檢測，擴散式測量；可選管道式、流通式、 泵吸式測量。 | ||||
| 安裝方式 | 管道式、壁掛式。管道式的工作壓力為大氣壓±30%，超出范圍需降壓處理。 | ||||
| 報警方式 | 默認1路，可選3路無源觸點（干節點）輸出，三級報警， 報警點可設置。現場聲光報警（選配）。 | ||||
| 連接電纜 | 4～20mA選三芯屏蔽電纜，RS485選四芯，距離超1000米時 單根線徑≥1.5mm；屏蔽層兩端接大地并保證接地良好。 | ||||
| 防護等級 | IP66 防水濺和短時間雨淋 | ||||
| 防爆類型 | 隔爆型 | ||||
| 防爆標志 | Exd IIC T6 Gb | ||||
| 執行標準 | GB15322.1-2019 《可燃氣體探測器 第1部分》 GB 3836.1—2010 《爆炸性氣體環境用電氣設備 通用要求》 GB 3836.2—2010 《爆炸性氣體環境用電氣設備 隔爆型“d”》 | ||||
| 外型尺寸 | 260×180×90mm(L×H×W)大氣室 260×230×90mm(L×H×W)大氣室帶燈 240×180×90mm(L×H×W)常規氣室 240×230×90mm(L×H×W)常規帶燈 | ||||
| 重 量 | 1.8Kg | ||||
| 標準附件 | 說明書、合格證、保修卡、外箱包裝 | ||||
| 選配項 | 一體式聲光報警器、分體式聲光報警器、24V直流穩壓電源、 連電腦監控的配件：免費上位機軟件、RS485/RS232轉換器、 無RS232接口的筆記本電腦還需USB/RS232 轉換連接線，如果 要網絡傳輸還需 TCP/IP轉換器。 更大容量存儲數據的配件：SD卡。 | ||||
| 無線傳輸 | 選配功能，可以把數據無線傳輸到手機、遠程監控中心、監控 電腦等監控設備，利用上位機在電腦上，進行數據分析、存儲、 打印等功能 | ||||
| 預處理系統 | 選配：常溫高濕預處理系統、高溫高濕度預處理系統、 高溫高濕高粉塵預處理系統 | ||||
| 溫濕度測量 | 選配：溫度-40℃~+120℃，精度0.3℃ 濕度：0-100%RH，精度3%RH | ||||
